閥門型號編制方法、閥門編號說明

發布者：安達節能閥門科技 瀏覽（21964） 發布時間：2016-12-20 08:24:04

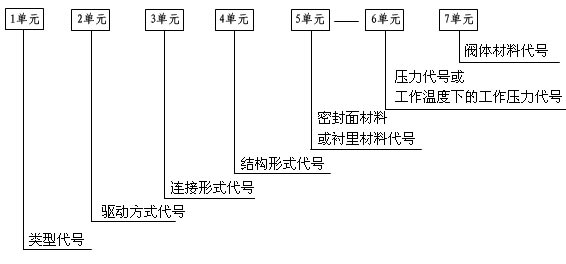

    閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、閥門選用、經銷，提供了方便。當今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要。目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠可按自己的情況制訂出閥門編號方法。

    中國閥門企業的閥門型號編制標準按照JB/T 308-2004《閥門型號編制方法》執行，閥門型號編制方法適用于工業管道的閘閥、截止閥、節流閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥的型號編寫。

一單元：閥門類型代號

當閥門還具有其他功能作用或帶有其他特異結構時，在閥門類型代號前再加注一個漢語拼音字母，按下表的規定。

二單元：傳動方式

安全閥、減壓閥、疏水閥、手輪直接連接閥桿操作結構形式的閥門，本代號省略，不表示；
對于氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；
防爆電動裝置的閥門用9B表示。

三單元：連接型式

四單元：結構型式

閥門結構形式用阿拉伯?dāng)?shù)字表示，按下表規定。

閘閥結構形式代號

截止閥、節流閥和柱塞閥結構形式代號

球閥結構形式代號

蝶閥結構形式代號

隔膜閥結構形式代號

旋塞閥結構形式代號

止回閥結構形式代號

安全閥結構形式代號

減壓閥結構形式代號

蒸汽疏水閥結構形式代號

排污閥結構形式代號

五單元：密封副材料

當密封副的密封面材料不同時，以硬度低的材料代號表示。
六單元：公稱壓力數值用阿拉伯?dāng)?shù)字直接表示，它是MPa的10倍

七單元：閥體材料

灰鑄鐵底壓閥和鋼制中壓省略此項
舉例：Z543H-16C 傘齒輪傳動法蘭連接平板閘閥，公稱壓力1.6MPa，閥體材料為碳鋼

閥門的命名

閥門的名稱按傳動方式、連接形式、結構形式、襯里材料和類型命名。但下面內容在命名中均予省略：
(1) 連接形式中：“法蘭”。
(2) 結構形式中：
      a：閘閥的“明桿”、“彈性”、“剛性”和“單閘板”；
      b：截止閥和節流閥的“直通式”；
      c：球閥的“浮動”和“直通式”；
      d：蝶閥的“垂直板式”；
      e：隔膜閥的“屋脊式”；
      f：旋塞閥的“填料”和“直通式”；
      g：止回閥的“直通式”和“單瓣式”；
      h：安全閥的“不封閉”。
(3) 閥座密封面材料中的材料名稱。
